ما هي طرق التحكم لمشغل كهربائي صغير؟

كمورد للمشغلات الكهربائية الصغيرة ، غالبًا ما يتم سؤالني عن طرق التحكم المختلفة المتاحة لهذه الأجهزة الدقيقة. تعد مشغلات الكهرباء الصغيرة مكونات أساسية في العديد من التطبيقات ، من الأتمتة الصناعية إلى الإلكترونيات الاستهلاكية ، نظرًا لحجمها المدمج ، ودقة عالية ، وكفاءة للطاقة. في منشور المدونة هذا ، سوف أتعمق في طرق التحكم المختلفة للمشغلات الكهربائية الصغيرة ، مما يوفر رؤى حول تشغيلها ومزاياها وحالات الاستخدام النموذجية.

مفتوح - التحكم في الحلقة

يعد التحكم في الحلقة Open - واحدة من أبسط الأساليب والأكثر وضوحًا للتحكم في مشغل كهربائي صغير. في نظام حلقة مفتوح ، يتم إرسال إشارة التحكم إلى المشغل دون أي ملاحظات بشأن الموضع الفعلي أو أداء المشغل. يتحرك المشغل بناءً على إشارة الدخل ، على افتراض أنه سيصل إلى الموضع المطلوب أو تنفيذ الإجراء المقصود.

من السهل نسبيًا تشغيل تشغيل مشغل كهربائي صغير يتحكم فيه الحلقة. على سبيل المثال ، إذا أراد المستخدم أن يتحرك المشغل مسافة معينة ، فسيتم إرسال إشارة تحكم محددة مسبقًا (مثل جهد أو تيار معين) إلى المشغل. ينتقل المحرك بعد ذلك وفقًا لخصائصه الداخلية ، مثل منحنى سرعة عزم الدوران ونسبة الترس.

واحدة من المزايا الرئيسية للسيطرة على الحلقة المفتوحة هي بساطتها. يتطلب عدد أقل من المكونات وخوارزميات التحكم الأقل تعقيدًا مقارنة بأنظمة التحكم في حلقة مغلقة. تترجم هذه البساطة إلى تكاليف أقل ، سواء من حيث تطوير الأجهزة والبرامج. بالإضافة إلى ذلك ، يمكن أن تستجيب أنظمة التحكم في الحلقة المفتوحة بسرعة للتحكم في إشارات لأنه لا توجد حاجة لانتظار التعليقات.

ومع ذلك ، فإن التحكم في الحلقة المفتوحة له حدوده أيضًا. نظرًا لعدم وجود تعليقات ، لا يوجد لدى المشغل أي طريقة لمعرفة ما إذا كان قد وصل بالفعل إلى الوضع المطلوب أو إذا كان هناك أي اضطرابات خارجية تؤثر على حركتها. على سبيل المثال ، إذا كان هناك انسداد ميكانيكي أو تغيير في الحمل ، فقد لا يتحرك المشغل كما هو متوقع. نتيجة لذلك ، يتم استخدام التحكم المفتوح - عادة في التطبيقات التي لا تكون فيها الدقة العالية أمرًا بالغ الأهمية ، مثل عمليات التشغيل أو التطبيقات البسيطة التي تحتوي على ظروف تشغيل مستقرة نسبيًا.

مغلق - التحكم في الحلقة

يتناول التحكم في الحلقة المغلقة ، المعروف أيضًا باسم التحكم في التغذية المرتدة ، قيود التحكم في الحلقة المفتوحة عن طريق دمج آلية التغذية المرتدة. في نظام حلقة مغلق ، يتم قياس الموضع الفعلي أو أداء المشغل الكهربائي الصغير باستخدام أجهزة الاستشعار ، ويتم تغذية هذه المعلومات مرة أخرى إلى وحدة التحكم. ثم يقارن وحدة التحكم الموضع الفعلي مع الموضع المطلوب وضبط إشارة التحكم وفقًا لذلك لتقليل الخطأ.

هناك عدة أنواع من المستشعرات شائعة الاستخدام في التحكم في حلقة المشغلات الكهربائية الصغيرة. الترميزات هي واحدة من أكثر الخيارات شعبية. يمكن للمشفر تقديم معلومات دقيقة حول الموضع الزاوي أو الخطي لرحم المشغل. من خلال مراقبة الإخراج المشفر بشكل مستمر ، يمكن لجهاز التحكم تحديد موضع المشغل بدقة وجعل التعديلات الزمنية الحقيقية على إشارة التحكم.

نوع آخر من المستشعر هو مقياس الجهد. يمكن لمقياس الجهد قياس موضع المشغل من خلال تغيير مقاومته بناءً على حركة المشغل. إنه مستشعر بسيط نسبيًا وفعالًا ، ولكنه قد يكون له دقة محدودة مقارنة بالمشفرات.

الميزة الرئيسية للسيطرة على الحلقة المغلقة هي دقتها العالية. من خلال ضبط إشارة التحكم باستمرار على أساس التعليقات ، يمكن للمشغل الوصول بدقة والحفاظ على الموضع المطلوب ، حتى في وجود اضطرابات خارجية. هذا يجعل التحكم في الحلقة مغلقة مناسبة للتطبيقات التي تتطلب دقة عالية ، مثل الروبوتات والأجهزة الطبية وأنظمة الطيران.

ومع ذلك ، فإن أنظمة التحكم في الحلقة المغلقة أكثر تعقيدًا ومكلفة من أنظمة الحلقة المفتوحة. أنها تتطلب أجهزة استشعار إضافية وخوارزميات تحكم أكثر تطوراً ، مما يزيد من تكاليف الأجهزة والبرامج. بالإضافة إلى ذلك ، يمكن لحلقة التغذية المرتدة تقديم تأخير في نظام التحكم ، مما قد يؤثر على وقت استجابة النظام.

تناسبي - تكامل - مشتق (PID) السيطرة

التحكم في PID هو خوارزمية تحكم تستخدم على نطاق واسع في أنظمة التحكم في حلقة مغلقة للمشغلات الكهربائية الصغيرة. فهو يجمع بين ثلاث إجراءات تحكم: التحكم النسبي والتكامل والمشتق.

يعتمد إجراء التحكم النسبي على الخطأ الحالي بين الموضع المطلوب والموضع الفعلي للمشغل. تتناسب إشارة التحكم مع هذا الخطأ ، مما يعني أنه كلما زاد الخطأ ، زادت إشارة التحكم. يساعد التحكم النسبي في تقليل الخطأ بسرعة ، ولكن قد لا يكون قادرًا على التخلص منه تمامًا ، خاصة في وجود أخطاء ثابتة في الحالة.

يتراكم إجراء التحكم المتكامل الخطأ بمرور الوقت. من خلال دمج الخطأ ، يمكن لإجراء التحكم المتكامل القضاء على أخطاء الحالة الثابتة. ومع ذلك ، يمكن أن يتسبب التحكم المتكامل أيضًا في أن يصبح النظام غير مستقر إذا تم ضبط المكسب المتكامل للغاية.

يعتمد إجراء التحكم المشتق على معدل تغيير الخطأ. إنه يساعد على تخفيف التذبذبات وتحسين استقرار النظام من خلال التنبؤ بالأخطاء المستقبلية. يمكن أن يستجيب التحكم المشتق بسرعة للتغيرات المفاجئة في الخطأ ، لكنه حساس للضوضاء في إشارة التغذية المرتدة.

يوفر PID Control توازنًا جيدًا بين الدقة والاستقرار ووقت الاستجابة. من خلال ضبط معلمات الكسب الثلاثة (الكسب النسبي ، والكسب المتكامل ، والكسب المشتق) ، يمكن تحسين وحدة التحكم لتطبيقات مختلفة. يستخدم التحكم في PID بشكل شائع في التطبيقات التي يلزم التحكم الدقيق للموضع والاستجابة السريعة ، مثل أنظمة الأتمتة الصناعية وأنظمة التحكم في الحركة.

التحكم الرقمي

مع تقدم التكنولوجيا الرقمية ، أصبح التحكم الرقمي شائعًا بشكل متزايد في السيطرة على المحركات الكهربائية الصغيرة. تستخدم أنظمة التحكم الرقمية متحكمها أو معالجات الإشارات الرقمية (DSPs) لتنفيذ خوارزميات التحكم.

واحدة من المزايا الرئيسية للتحكم الرقمي هي مرونتها. يمكن لأجهزة التحكم الرقمية تنفيذ خوارزميات التحكم المعقدة بسهولة ، مثل التحكم في PID ، دون الحاجة إلى تعديلات أجهزة واسعة النطاق. يمكن أيضًا إعادة برمجتها بسهولة للتكيف مع ظروف التشغيل المختلفة أو متطلبات التحكم.

توفر أنظمة التحكم الرقمية أيضًا مناعة أفضل للضوضاء مقارنة بأنظمة التحكم التناظرية. نظرًا لأن الإشارات الرقمية أقل عرضة للتداخل في الضوضاء ، يمكن لنظام التحكم أن يعمل بشكل أكثر موثوقية في بيئات صاخبة. بالإضافة إلى ذلك ، يمكن أن تقوم أنظمة التحكم الرقمية بالتواصل مع الأجهزة الرقمية الأخرى ، مثل المستشعرات والمشغلات ، باستخدام بروتوكولات الاتصال القياسية ، مما يتيح التكامل السلس في أنظمة تحكم أكبر.

ومع ذلك ، فإن أنظمة التحكم الرقمية لديها أيضًا بعض التحديات. أنها تتطلب المزيد من الموارد الحسابية مقارنة بأنظمة التحكم التناظرية ، والتي قد تزيد من تكلفة استهلاك الطاقة. بالإضافة إلى ذلك ، يمكن أن يؤثر معدل أخذ العينات لوحدة التحكم الرقمية على أداء النظام. إذا كان معدل أخذ العينات منخفضًا جدًا ، فقد لا يكون النظام قادرًا على الاستجابة بسرعة كافية للتغييرات في إشارة التحكم أو التعليقات.

السيطرة اللاسلكية

في السنوات الأخيرة ، برزت التحكم اللاسلكي كوسيلة مريحة ومرنة للتحكم في المحركات الكهربائية الصغيرة. تستخدم أنظمة التحكم اللاسلكية تقنيات الاتصالات اللاسلكية ، مثل Wi - FI أو Bluetooth أو zigbee ، لنقل إشارات التحكم من وحدة التحكم إلى المشغل.

الميزة الرئيسية للتحكم اللاسلكي هي مرونتها. إنه يلغي الحاجة إلى الأسلاك المادية ، والتي يمكن أن تكون مرهقة ومكلفة ، وخاصة في التطبيقات أو التطبيقات الكبيرة التي يحتاجها المشغل إلى التحرك بحرية. يسمح التحكم اللاسلكي أيضًا بالتحكم عن بُعد ومراقبة المشغل ، وهو أمر مفيد في التطبيقات مثل أتمتة المنزل والمراقبة عن بُعد الصناعية.

ومع ذلك ، فإن التحكم اللاسلكي له حدوده أيضًا. يمكن أن تتأثر الإشارات اللاسلكية بالتداخل من الأجهزة اللاسلكية الأخرى أو العقبات المادية. يمكن أن يكون نطاق الاتصالات اللاسلكية محدودًا أيضًا ، اعتمادًا على نوع التكنولوجيا اللاسلكية المستخدمة. بالإضافة إلى ذلك ، تتطلب أنظمة التحكم اللاسلكية طاقة إضافية لوحدة الاتصالات اللاسلكية ، والتي قد تقلل من كفاءة الطاقة الإجمالية للمشغل.

خاتمة

في الختام ، هناك العديد من طرق التحكم المتاحة للمشغلات الكهربائية الصغيرة ، ولكل منها مزاياها وقيودها. Open - التحكم في الحلقة بسيطة وفعالة - فعالة ولكنها تفتقر إلى الدقة. يوفر التحكم في الحلقة المغلقة ، بما في ذلك Control PID ، دقة عالية ولكنه أكثر تعقيدًا وأكثر تكلفة. يوفر التحكم الرقمي المرونة وحصانة الضوضاء بشكل أفضل ، في حين أن التحكم اللاسلكي يوفر الراحة والمرونة.

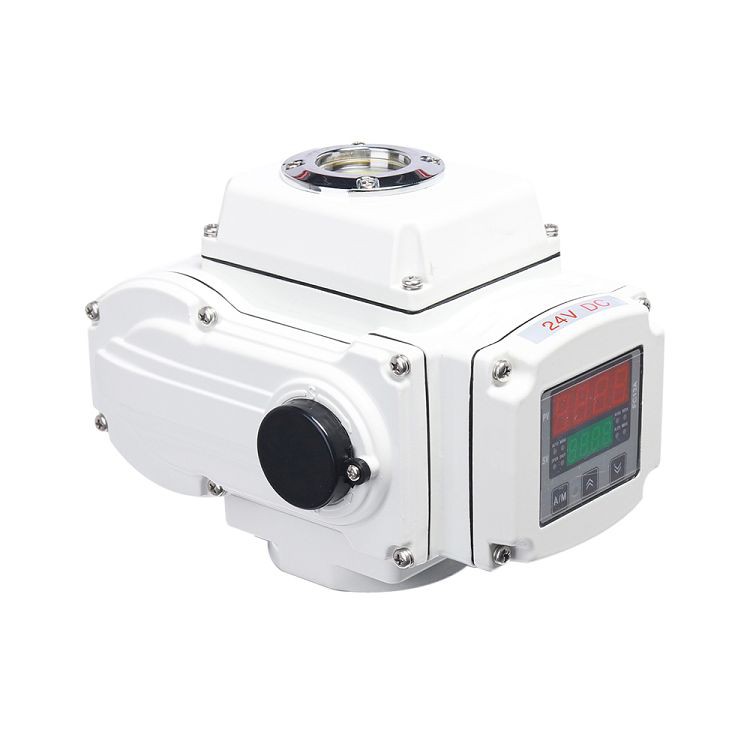

كمورد لMicro Electric Actuator، نحن نتفهم أهمية اختيار طريقة التحكم الصحيحة للتطبيقات المختلفة. ملكناتنظيم المحرك الكهربائيومشغل كهربائي مدمجتم تصميم المنتجات للعمل مع مجموعة متنوعة من طرق التحكم ، مما يسمح لعملائنا بتحديد الحل الأنسب لاحتياجاتهم.

إذا كنت مهتمًا بمعرفة المزيد عن مشغلاتنا الكهربائية الصغيرة أو تحتاج إلى مساعدة في اختيار طريقة التحكم الصحيحة لتطبيقك ، فلا تتردد في الاتصال بنا للمشتريات ومزيد من المناقشات. نحن ملتزمون بتوفير منتجات عالية الجودة ودعم فني مهني لعملائنا.

مراجع

• Dorf ، RC ، & Bishop ، RH (2016). أنظمة التحكم الحديثة. بيرسون.
• Ogata ، K. (2010). هندسة التحكم الحديثة. قاعة برنتيس.
• Franklin ، GF ، Powell ، JD ، & Emami - Naeini ، A. (2015). التحكم في Feedbak للأنظمة الديناميكية. بيرسون.
